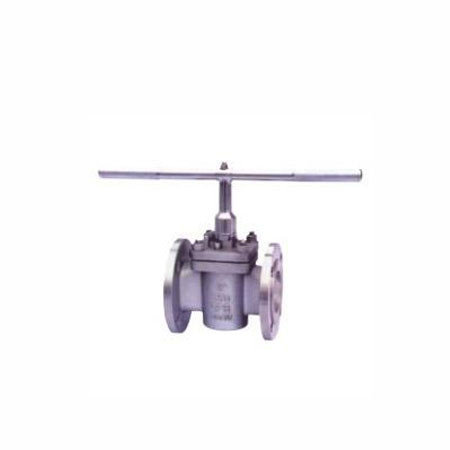

美標法蘭卡套旋塞閥

型號：
X43F-150LB/300LB

類 別：
美標法蘭卡套旋塞閥

材質：
鑄鋼/不銹鋼

電話：
15921265952

SHLG上海梁工生產銷售的美標法蘭卡套旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

在線聯系

聯系我們

旋塞閥產品中心概述

旋塞閥具有結構簡單、開關迅速、操作方便、流體阻力小，部件少、重量輕。

旋塞閥選用標準：
一般不適于蒸汽；
一般不適于溫度較高的介質；
用于溫度較低、粘度大的介質（水、油品、酸性介質）；
用于要求快速啟閉的場合；
主要用于切斷和接通介質、分配介質和改變介質流動方向的場合；
依據使用的性質和密封面的耐沖蝕性，有時也可用于節流的場合；
通常也可用帶懸浮顆粒的介質；
適于接通、排地用；
適用于多通道結構，一個閥門可以獲得 2～4 個不同的流道，可以減少閥門的用量；
用于分配介質和改變介質流動方向，其工作溫度≤300℃、公稱壓力≤1.6Mpa、公稱通徑≤300mm，
建議選用多通路旋塞；
牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥；
在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，
可選用 1Cr18Ni9不銹鋼的聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用 Cr18Ni12Mo2Ti
不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥；
在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤1.0Mpa，公稱通徑≤200mm，宜選用填料式圓錐形旋塞閥；

主要外形尺寸及連接尺寸注：口徑4″以上帶渦輪

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
150Lb	1/2	13	35	60.5	89	108	9-2	4-Ф15	110	175	-
	3/4	19	43	70	98	117	9-2	4-Ф15	115	175	-
	1	25	51	79.5	108	127	10-2	4-Ф15	115	175	-
	11/4	32	64	89	117	140	11-2	4-Ф15	135	220
	11/2	38	73	98.5	127	165	13-2	4-Ф15	140	280	-
	2	51	92	120.5	152	178	14-2	4-Ф19	150	305	-
	21/2	64	105	139.5	178	190	16-2	4-Ф19	165	350	-
	3	76	127	152.5	190	203	17-2	4-Ф19	180	405	-
	4	102	157	190.5	229	229	22-2	8-Ф19	380	-	300
	5	127	186	216	254	254	22-2	8-Ф22	460	-	300
	6	152	216	241.5	279	267	24-2	8-Ф22	520	-	320
	8	203	270	298.5	343	292	27-2	8-Ф22	580	-	320
	10	254	324	362	406	330	29-2	12-Ф25	620	-	350
	12	305	381	432	483	356	30-2	12-Ф25	680	-	380
300Lb	1/2	13	35	66.5	95	140	13-2	4-Ф15	110	175	-
	3/4	19	43	82.5	117	152	14-2	4-Ф19	115	175	-
	1	25	51	89	124	165	16-2	4-Ф19	115	175	-
	11/4	32	64	98.5	133	178	17-2	4-Ф19	135	220	-
	11/2	38	73	114.5	156	190	19-2	4-Ф22	140	280	-
	2	51	92	127	165	216	21-2	8-Ф19	150	305	-
	21/2	64	105	149	190	241	24-2	8-Ф22	165	350	-
	3	76	127	168.5	210	283	27-2	8-Ф22	180	405	-
	4	102	157	200	154	305	30-2	8-Ф22	380	-	300
		127	186	235	179	381	33-2	8-Ф22	460		300
	6	152	216	270	318	403	35-2	12-Ф22	520	-	320
	8	203	270	330	381	419	40-2	12-Ф25	580	-	320
		254	324	387.5	445	457	46-2	16-Ф29	620		350
	12	305	381	451	521	503	49-2	16-Ф32	680	-	380

(600Lb-900Lb)

美標法蘭卡套旋塞閥(圖1)

主要外形尺寸及連接尺寸注：口徑4″以上帶蝸輪

公稱 壓力（MPa）	公稱通徑	尺寸
公稱 壓力（MPa）	公稱通徑	d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	15-7	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	16-7	4-Ф19	115	175	-
	1	25	51	89	124	216	18-7	4-Ф19	115	175	-
	11/4	32	64	98.5	133	229	21-7	4-Ф19	135	220
	11/2	38	73	114.5	156	241	23-7	4-Ф22	140	280	-
	2	51	92	127	165	292	26-7	8-Ф19	150	305	-
	21/2	64	100	149	190	330	29-7	8-Ф22	165	380	-
	3	76	127	168	210	356	32-7	8-Ф22	180	450	-
	4	102	157	216	273	432	38-7	8-Ф25	380	-	300
	5	127	186	266.5	330	508	45-7	8-Ф29	460	-	300
	6	152	216	292	356	559	48-7	12-Ф29	520	-	320
	8	200	270	349	419	660	56-7	12-Ф32	580	-	320
	10	248	324	432	508	787	64-7	16-Ф35	620	-	350
	12	298	381	489	559	838	67-7	20-Ф35	680	-	380
900Lb	1/2	1317	35	82.5	121	229	22.5-7	4-Ф35	110	175	-
	3/4	22	43	88.5	130	229	22.5-7	4-Ф23	115	175	-
	1	28	51	101.6	149	254	29-7	4-Ф23	115	175	-
	11/4	35	64	111.1	159	279	29-7	4-Ф26	135	220	-
	11/2	47	73	123.8	178	305	32-7	4-Ф26	140	280	-
	2	57	92	165.1	216	368	38.5-7	8-Ф29	150	305	-
	21/2	73	105	190.5	244	419	41.5-7	8-Ф26	165	380	-
	3	98	127	190.5	241	381	38.5-7	8-Ф29	180	450	-
	4	121	157	234.9	292	457	44.5-7	8-Ф26	380	-	300
		146	186	279.4	349	559	51-7	8-Ф32	460		300
	6	190	216	317.5	381	610	56-7	12-Ф35	520	-	320
	8	238	270	393.7	470	737	70-7	12-Ф32	580	-	320
		282	324	469.9	545	938	63.5-7	16-Ф39	620		350
	12		381	533.4	610	965	79.5-7	20-Ф39	680	-	380

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。
